| MOQ: | 1 |
| कीमत: | negotiable |
| स्टैंडर्ड पैकेजिंग: | एयर पैकिंग केस |
| आपूर्ति क्षमता: | प्रति माह 30 पीसी |

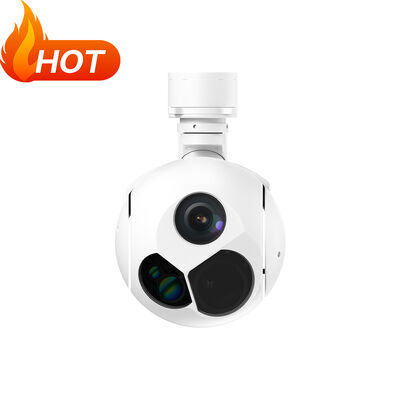

30X HD 3Axis फोटोइलेक्ट्रिक UAV गिंबल कैमरा लेजर रेंजफाइंडर के साथ
TS130CT तीन-अक्ष जाइरो स्थिर गिंबल प्लेटफॉर्म है, जो 360° निरंतर रोटेशन का समर्थन करता है, जिसमें 30X HD ज़ूम कैमरा और लॉन्गवेव इन्फ्रारेड मॉड्यूल (LWIR अनकूल्ड) और लेजर रेंजफाइंडर शामिल हैं, जिसका उपयोग मुख्य रूप से हवाई इमेजिंग डिटेक्शन, पहचान, ट्रैकिंग और रेंजिंग और पोजिशनिंग आदि में किया जाता है, जो मैपिंग, निगरानी, टोही और अन्य अनुप्रयोग परिदृश्यों की जरूरतों को पूरा करता है।
कार्य
1. डिटेक्शन क्षेत्र के लिए इन्फ्रारेड वीडियो और छवि प्रदान करें
2. उच्च परिशुद्धता दृश्य अक्ष स्थिरीकरण फ़ंक्शन
3. जमीनी लक्ष्य के लिए डिटेक्शन और पहचान की क्षमता के साथ
4. खोज, ट्रैकिंग, लॉक, गाइडिंग, आदि कार्य करने के तरीकों का समर्थन करें
5. कैरेक्टर ओवरले, कस्टम और डिस्प्ले फ़ंक्शंस के साथ;
6. स्व-जांच और दोष निदान फ़ंक्शन के साथ
7. लक्ष्य स्थिति और लेजर रेंजिंग का समर्थन करें
8. स्व-निरीक्षण औरदोष निदान
विशेष विवरण
| ईओ सेंसर | तरंग दैर्ध्य | 0.4μm ~ 0.9μm | |||
| संकल्प | 1920x1080 | ||||
| फोकल लंबाई | 4.3mm ~ 129mm (30X) | ||||
| FOV | 63.7° ~ 2.3° | ||||
| वीडियो आउटपुट | HD-SDI (1080P 30Hz) | ||||
| दूरी | लोग: डिटेक्शन 6km; पहचान 2km वाहन: डिटेक्शन 15km; पहचान 8km | ||||
| आईआर सेंसर | आईआर प्रकार | LWIR (अन-कूल्ड) |
| तरंग दैर्ध्य | 8 ~ 14μm | |
| संकल्प | 640x512 | |
| पिक्सेल | 12um | |
| NETD | 50mk | |
| फोकस लंबाई | 25mm/F1.0 | |
| FOV | 17.4° × 14° | |
| दूरी | लोग: डिटेक्शन 0.7km; पहचान 0.22km वाहन: डिटेक्शन 4.2km; पहचान 1km |
| लेजर रेंजफाइंडर | तरंग दैर्ध्य | 905nm/1535nm |
| प्रदर्शन | ||
| रेंजिंग दूरी | 1.5km (3km वैकल्पिक) | |
| रेंजिंग सटीकता | ±3 |
| सर्वो सिस्टम | घूर्णन सीमाएँ | 360° निरंतर पैन, पिच: -110° ~ +10 ° | ||||
| कोणीय सटीकता: | ≤2mrad | |||||
| स्थिरीकरण सटीकता | ≤200μrad (1σ) (2°/Hz, 1°/Hz स्विंग) | |||||
| अधिकतम कोणीय गति | ≥50°/s | |||||
| अधिकतम कोणीय त्वरण: | ≥90°/S | |||||
| ट्रैकिंग फ़ंक्शंस | गति गति: | 30pixel/frame | ||||
| लक्ष्य इमेजिंग कंट्रास्ट: | 8% | |||||
| लक्ष्य इमेजिंग पिक्सेल (मिनी) | 4x3 पिक्सेल | |||||
| समर्थन | फ़ंक्शन के नुकसान के बिना एंटी-अवरोधन | |||||
| इंटरफ़ेस | संचार इंटरफ़ेस |
RS422 x2 (TTL वैकल्पिक) | |||
| वीडियो आउटपुट | HD-SDI x1 | ||||
तस्वीर
यांत्रिक आरेखण
सावधानियां
ए) अपने हाथों या अन्य वस्तुओं से डिटेक्टर विंडो को न छुएं
बी) बिजली की आपूर्ति को डिस्कनेक्ट किए बिना कनेक्टर को प्लग या न निकालें।
सी) डिवाइस क्षति को रोकने के लिए इंटरफ़ेस परिभाषा के अनुसार बिजली की आपूर्ति और सिग्नल कनेक्ट करें
डी) उपकरण को अलग न करें। यदि कोई खराबी है, तो पेशेवर रखरखाव के लिए कृपया HONPHO से संपर्क करें
HD और फ़ैक्टरी
HONPHO का प्रमाण पत्र
वीडियो
वीडियो
वीडियो
|
|
