| MOQ: | 1 |
| कीमत: | negotiable |
| स्टैंडर्ड पैकेजिंग: | एयर पैकिंग केस |
| आपूर्ति क्षमता: | प्रति माह 30 पीसी |

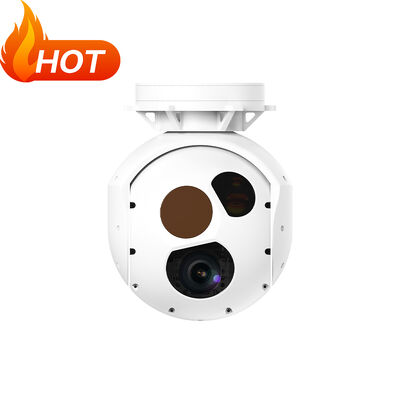

दोहरी सेंसर जिम्बल पेलोड EO MWIR IR लेजर रेंज फाइंडर के साथ
TS200C एक गायरो स्थिर मल्टीपल स्पेक्ट्रल एविएशन इलेक्ट्रो ऑप्टिक सिस्टम है जिसमें 30X EO सेंसर, कूल्ड MWIR, 360° निरंतर रोटेशन सर्वो मोटर और उच्च परिशुद्धता दृश्य अक्ष स्थिरीकरण फ़ंक्शन है, जिसका कुल वजन लगभग 5.5kg है। TS200C एयरबोर्न इलेक्ट्रो ऑप्टिकल सिस्टम हल्के वजन, परिपक्व और उच्च स्थिरीकरण सटीकता पैन टाइल सर्वो सिस्टम तकनीक के साथ, और स्वयं के कैरेक्टर ओवरले, कस्टम और डिस्प्ले फ़ंक्शन के साथ, इसे UAV, जहाजों और वाहनों पर भी लगाया जा सकता है ताकि समुद्र और हवा की जरूरतों को पूरा किया जा सके।
TS200C दोहरी सेंसर जिम्बल पेलोड लेजर रेंजफाइंडर और लेजर इरेडिएशन फ़ंक्शन को एकीकृत करता है, जो समुद्री निगरानी में व्यापक रूप से उपयोग किया जाता है।
कार्य
1. डिटेक्शन क्षेत्र के लिए इन्फ्रारेड वीडियो और छवि प्रदान करें
2. उच्च परिशुद्धता दृश्य अक्ष स्थिरीकरण फ़ंक्शन
3. जमीनी लक्ष्य के लिए पता लगाने और पहचान करने की क्षमता के साथ
4. खोज, ट्रैकिंग, लॉक, मार्गदर्शन, आदि कार्य करने के तरीकों का समर्थन करें
5. कैरेक्टर ओवरले, कस्टम और डिस्प्ले फ़ंक्शन के साथ;
6. स्व-जांच और दोष निदान फ़ंक्शन के साथ
7. लक्ष्य स्थिति का समर्थन करें
8. स्व-निरीक्षण और दोष निदान
विशेष विवरण
| EO सेंसर | तरंग दैर्ध्य | 0.4μm ~ 0.9μm | |||
| संकल्प | 1920x1080 | ||||
| फोकल लंबाई | 4.3mm ~ 129mm (30X) | ||||
| FOV | 63.7° ~ 2.3° | ||||
| वीडियो आउटपुट | HD-SDI (1080P 30Hz) | ||||
| दूरी | लोग: पता लगाना 6km; पहचान 2km वाहन: पता लगाना 15km; पहचान 8km | ||||
| IR सेंसर | IR प्रकार | MWIR (कूल्ड) |
| तरंग दैर्ध्य | 3~5μm | |
| संकल्प | 640x512 | |
| पिक्सेल | 15um | |
| NETD | 25mk | |
| फोकस लंबाई | 40mm~200mm/F4.5, निरंतर ज़ूम | |
| FOV | 13.75°X11° ~ 2.75°×2.2° | |
| दूरी | लोग: पता लगाना 3km; पहचान 1km वाहन: पता लगाना 15km; पहचान 6km |
| लेजर रेंजफाइंडर और लेजर विकिरण | तरंग दैर्ध्य | 1064nm |
| लेजर ऊर्जा | 25mJ | |
| प्रदर्शन | ||
| रेंजिंग दूरी | ≥5Km | |
| रेंजिंग सटीकता | ±2m |
| सर्वो सिस्टम | घूर्णन सीमाएँ | 360° निरंतर पैन, पिच: -110° ~+10 ° | ||||
| कोणीय सटीकता: | ≤2mrad | |||||
| स्थिरीकरण सटीकता | ≤100μrad(1σ)(2°/Hz,1°/Hz स्विंग) | |||||
| अधिकतम कोणीय गति | ≥60°/s | |||||
| अधिकतम कोणीय त्वरण: | ≥90°/S | |||||
| ट्रैकिंग फ़ंक्शन | गति गति: | 30 पिक्सेल/फ्रेम | ||||
| लक्ष्य इमेजिंग कंट्रास्ट: | 8% | |||||
| लक्ष्य इमेजिंग पिक्सेल (मिनी) | 4x3 पिक्सेल | |||||
| समर्थन | फ़ंक्शन के नुकसान के बिना एंटी-अवरोधन | |||||
| इंटरफ़ेस | संचार इंटरफ़ेस |
RS422 x2 (TTL वैकल्पिक) | |||
| वीडियो आउटपुट | HDSDIx1 | ||||
यांत्रिक आरेखण
कंपनी प्रोफाइल
चेंगदू HONPHO टेक्नोलॉजी कं, लिमिटेड. मार्च 2018 में स्थापित किया गया था। यह एक राष्ट्रीय उच्च तकनीक उद्यम है जो उच्च-अंत फोटोइलेक्ट्रिक सिस्टम के अनुसंधान एवं विकास, बुद्धिमान विनिर्माण और सेवा पर ध्यान केंद्रित करता है। HONPHO मुख्य उत्पाद गोलाकार फोटोइलेक्ट्रिक पेलोड सिस्टम है, यह पेलोड UAV, मानव रहित जहाजों, मानव रहित वाहन, हेलीकॉप्टर और कम गति वाले फिक्स्ड विंग एयरक्राफ्ट में व्यापक रूप से तैनात है। विशेष रूप से टोही और स्ट्राइक UAV और सशस्त्र हेलीकॉप्टर के लिए। HONPHO के पास अनुसंधान एवं विकास, उत्पादन, संचालन और कार्यालय की जरूरतों को पूरा करने के लिए लगभग 5,000 वर्ग मीटर का स्थान है। 100 से अधिक कर्मचारी, जिनमें 2 राष्ट्रीय वरिष्ठ विशेषज्ञ, 3 डॉक्टर, 21 मास्टर्स, वरिष्ठ उपाधियों वाले 10 तकनीकी विशेषज्ञ और 4 शोधकर्ता HONPHO में शामिल हैं। HONPHO ने राष्ट्रीय और राष्ट्रीय रक्षा विज्ञान और प्रौद्योगिकी प्रगति के 10 से अधिक पुरस्कार जीते, और 20 से अधिक बौद्धिक संपदा अधिकार हैं। हम HONPHO को एक विश्व प्रसिद्ध फोटोइलेक्ट्रिक सिस्टम उच्च तकनीक उद्यम बनाने के लिए प्रतिबद्ध हैं
HONPHO का प्रमाण पत्र
वीडियो
वीडियो
वीडियो
|
|
