| MOQ: | 1 |
| कीमत: | negotiable |
| स्टैंडर्ड पैकेजिंग: | एयर पैकिंग केस |
| आपूर्ति क्षमता: | प्रति माह 30 पीसी |

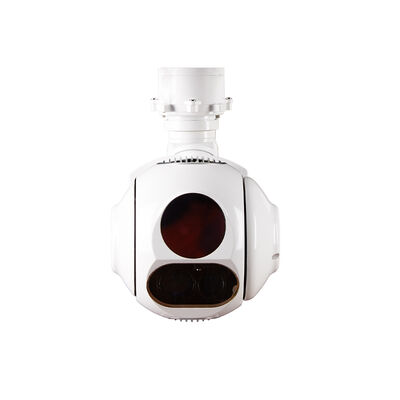

थ्री-एक्सिस जिरो स्टेबलाइज्ड इलेक्ट्रो ऑप्टिकल ट्रैकिंग सिस्टम जिम्बल पेलोड
TS120BT तीन अक्षीय जिरो स्टेबलाइज्ड इलेक्ट्रो ऑप्टिकल यूएवी गिंबल कैमरा है, 360° निरंतर रोटेशन सर्वो मोटर, अंतर्निहित 640x512 रिज़ॉल्यूशन IR सेंसर और 1 किमी लेजर रेंजमीटर,कुल वजन लगभग 780g.TS120BT-01 हल्के वजन, परिपक्व और उच्च स्थिरीकरण सटीकता पैन टाइल सर्वो सिस्टम तकनीक के साथ हवा में विद्युत ऑप्टिकल कैप्सूल, और इसे अस किया जा सकता है, इसे यूएवी पर भी इकट्ठा किया जा सकता है,समुद्र और वायु की जरूरतों को पूरा करने के लिए जहाज और वाहन.
कार्य
1. पता लगाने के क्षेत्र के लिए अवरक्त वीडियो और छवि प्रदान करें
2उच्च परिशुद्धता विजुअल अक्ष स्थिरीकरण समारोह
3. लक्ष्य का पता लगाने और पहचानने की क्षमता के साथ
4. समर्थन खोज, ट्रैकिंग, लॉक, मार्गदर्शन, आदि कार्य मोड
5. अक्षर ओवरले, कस्टम और प्रदर्शन कार्यों के साथ
6. स्व-जाँच और दोष निदान के कार्य के साथ
7लक्ष्य की स्थिति और लेजर रेंजिंग के लिए समर्थन
8स्वयं निरीक्षण और दोष निदान
विनिर्देश
| आईआर सेंसर | आईआर प्रकार | एलडब्ल्यूआईआर (अन-कूल्ड) |
| तरंगदैर्ध्य | 8 ‰ 14 μm | |
| संकल्प | 640x512 | |
| पिक्सेल | 12um | |
| NETD | 50mk | |
| फोकस लंबाई | 25mm/F1.0 | |
| एफओवी | 17.4o×14o | |
| दूरी | लोग: पता लगाने 0.7 किमी; पहचान 0.22 किमी वाहनः पता लगाने 4.2 किमी; पहचान 1 किमी |
| लेजर दूरबीन | तरंगदैर्ध्य | 905nm |
| प्रदर्शन | 3m~1km | |
| दूरी | 3~1000 मीटर | |
| रेंज सटीकता | ±3 |
| सर्वो सिस्टम | घुमावदार सीमाएँ | 360o निरंतर पैन, पिचः -110° ~+10o | ||||
| कोणीय सटीकता: | ≤2mrad | |||||
| स्थिरता सटीकता | ≤100μrad ((1σ) ((2°/हर्ट्ज,1°/हर्ट्ज स्विंग) | |||||
| अधिकतम कोणीय गति | ≥50°/s | |||||
| अधिकतम कोणीय त्वरण: | ≥90°/S | |||||
| ट्रैकिंग फ़ंक्शन | गति की गतिः | 30 पिक्सेल/फ्रेम | ||||
| लक्ष्य इमेजिंग कंट्रास्टः | 8% | |||||
| लक्ष्य इमेजिंग पिक्सेल ((मिनी) | 4x3 पिक्सेल | |||||
| समर्थन | कार्यक्षमता के नुकसान के बिना एंटी-ऑक्ल्यूशन | |||||
| इंटरफेस | संचार इंटरफेस |
RS422 x2 ((TTL वैकल्पिक) | |||
| वीडियो आउटपुट | एचडी-एसडीआई x1 | ||||
यांत्रिक चित्र
कंपनी प्रोफ़ाइल
चेंगदू HONPHO प्रौद्योगिकी कं, लिमिटेड. मार्च 2018 में स्थापित किया गया था। यह एक राष्ट्रीय उच्च तकनीक उद्यम है जो आर एंड डी, बुद्धिमान विनिर्माण और उच्च अंत फोटोइलेक्ट्रिक प्रणाली की सेवा पर ध्यान केंद्रित करता है।HONPHO का मुख्य उत्पाद गोलाकार फोटोइलेक्ट्रिक पेलोड सिस्टम हैइस प्रकार के यानों का उपयोग यूएवी, मानव रहित जहाजों, मानवयुक्त वाहनों, हेलीकॉप्टरों और कम गति वाले फिक्स्ड विंग विमानों में किया जाता है।HONPHO के पास लगभग 5अनुसंधान एवं विकास, उत्पादन, परिचालन और कार्यालय की जरूरतों को पूरा करने के लिए 1000 वर्ग मीटर का क्षेत्र। 100 से अधिक कर्मचारी, जिनमें 2 राष्ट्रीय वरिष्ठ विशेषज्ञ, 3 डॉक्टर, 21 मास्टर,वरिष्ठ उपाधि वाले 10 तकनीकी विशेषज्ञ और 4 शोधकर्ता HONPHO में शामिल हुए हैं. HONPHO ने राष्ट्रीय और राष्ट्रीय रक्षा विज्ञान और प्रौद्योगिकी प्रगति के 10 से अधिक पुरस्कार जीते, और 20 से अधिक बौद्धिक संपदा अधिकार हैं।हम HONPHO को एक विश्व प्रसिद्ध फोटोइलेक्ट्रिक सिस्टम हाई-टेक उद्यम बनाने के लिए प्रतिबद्ध हैं।
HONPHO का प्रमाणपत्र
