| MOQ: | 1 |
| कीमत: | negotiable |
| स्टैंडर्ड पैकेजिंग: | एयर पैकिंग केस |
| आपूर्ति क्षमता: | प्रति माह 30 पीसी |

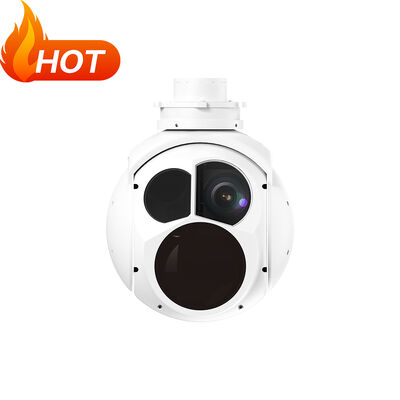

30X दृश्यमान LWIR थर्मल कोर लेजर रेंजफाइंडर इलेक्ट्रो ऑप्टिकल निगरानी प्रणाली
TS170C खोज, ट्रैकिंग, लॉक, मार्गदर्शन, आदि कार्य करने के तरीकों का समर्थन करता है। कैरेक्टर ओवरले, कस्टम और डिस्प्ले फंक्शन के साथ, इसका उच्च परिशुद्धता दृश्य अक्ष स्थिरीकरण फ़ंक्शन 360 डिग्री अंतहीन पैन का समर्थन करेगा।
कार्य
1. डिटेक्शन क्षेत्र के लिए इन्फ्रारेड वीडियो और छवि प्रदान करें
2. उच्च परिशुद्धता दृश्य अक्ष स्थिरीकरण फ़ंक्शन
3. जमीनी लक्ष्य के लिए पता लगाने और पहचान करने की क्षमता के साथ
4. खोज, ट्रैकिंग, लॉक, मार्गदर्शन, आदि कार्य करने के तरीकों का समर्थन करें
5. कैरेक्टर ओवरले, कस्टम और डिस्प्ले फंक्शन के साथ;
6. स्व-जांच और दोष निदान फ़ंक्शन के साथ
7. लक्ष्य स्थिति और लेजर रेंजिंग का समर्थन करें
8. स्व-निरीक्षण और दोष निदान
विशेष विवरण
| ईओ सेंसर | तरंग दैर्ध्य | 0.4μm～0.9μm | |||
| संकल्प | 1920x1080 | ||||
| फोकल लंबाई | 4.3mm～129mm(30X) | ||||
| FOV | 63.7°～2.3° | ||||
| वीडियो आउटपुट | HD-SDI(1080P 30Hz) | ||||
| दूरी | लोग: पता लगाना 6km; पहचान 2km वाहन: पता लगाना 15km; पहचान 8km | ||||
| आईआर सेंसर | आईआर प्रकार | LWIR(अ-ठंडा) |
| तरंग दैर्ध्य | 8～14μm | |
| संकल्प | 640x512 | |
| पिक्सेल | 12um | |
| NETD | 40mk | |
| फोकस लंबाई | 63mm/F1.0 | |
| FOV | 6.9º×5.5º | |
| दूरी | लोग: पता लगाना 1.8km; पहचान 0.4km वाहन: पता लगाना 10km; पहचान 2.5km |
| लेजर रेंजफाइंडर | तरंग दैर्ध्य | 1535nm |
| प्रदर्शन | ||
| रेंजिंग दूरी | 4km | |
| रेंजिंग सटीकता | ±3 |
| सर्वो सिस्टम | घूर्णन सीमाएँ | 360º निरंतर पैन, पिच: -110° ~+10 º | ||||
| कोणीय सटीकता: | ≤2mrad | |||||
| स्थिरीकरण सटीकता | ≤100μrad(1σ)(2°/Hz,1°/Hz स्विंग) | |||||
| अधिकतम कोणीय गति | ≥50°/s | |||||
| अधिकतम कोणीय त्वरण: | ≥90°/S | |||||
| ट्रैकिंग फ़ंक्शन | गति गति: | 30pixel/frame | ||||
| लक्ष्य इमेजिंग कंट्रास्ट: | 8% | |||||
| लक्ष्य इमेजिंग पिक्सेल(मिनी) | 4x3 पिक्सेल | |||||
| समर्थन | फ़ंक्शन के नुकसान के बिना एंटी-अवरोधन | |||||
| इंटरफ़ेस | संचार इंटरफ़ेस |
RS422 x2(TTL वैकल्पिक) | |||
| वीडियो आउटपुट | HDSDI | ||||
चित्र
यांत्रिक आरेखण
कंपनी प्रोफाइल
चेंगदू HONPHO प्रौद्योगिकी कं, लिमिटेड. मार्च 2018 में स्थापित किया गया था। यह एक राष्ट्रीय उच्च तकनीक उद्यम है जो उच्च-अंत फोटोइलेक्ट्रिक सिस्टम के अनुसंधान एवं विकास, बुद्धिमान विनिर्माण और सेवा पर ध्यान केंद्रित करता है। HONPHO मुख्य उत्पाद गोलाकार फोटोइलेक्ट्रिक पेलोड सिस्टम है, यह पेलोड यूएवी, मानव रहित जहाजों, मानव रहित वाहन, हेलीकॉप्टर और कम गति वाले फिक्स्ड विंग एयरक्राफ्ट में व्यापक रूप से तैनात है। विशेष रूप से टोही और स्ट्राइक यूएवी और सशस्त्र हेलीकॉप्टर के लिए। HONPHO के पास अनुसंधान एवं विकास, उत्पादन, संचालन और कार्यालय की जरूरतों को पूरा करने के लिए लगभग 5,000 वर्ग मीटर का स्थान है। 100 से अधिक कर्मचारी, जिनमें 2 राष्ट्रीय वरिष्ठ विशेषज्ञ, 3 डॉक्टर, 21 मास्टर्स, वरिष्ठ उपाधियों वाले 10 तकनीकी विशेषज्ञ और 4 शोधकर्ता HONPHO में शामिल हैं। HONPHO ने राष्ट्रीय और राष्ट्रीय रक्षा विज्ञान और प्रौद्योगिकी प्रगति के 10 से अधिक पुरस्कार जीते, और 20 से अधिक बौद्धिक संपदा अधिकार हैं। हम HONPHO को एक विश्व प्रसिद्ध फोटोइलेक्ट्रिक सिस्टम उच्च-तकनीकी उद्यम बनाने के लिए प्रतिबद्ध हैं
HONPHO का प्रमाण पत्र
