उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HONPHO
प्रमाणन:
ISO9001:2015/GB/T 19001-2016
मॉडल संख्या:
TS130CT-02
संपर्क करें
वीडियो
वीडियो

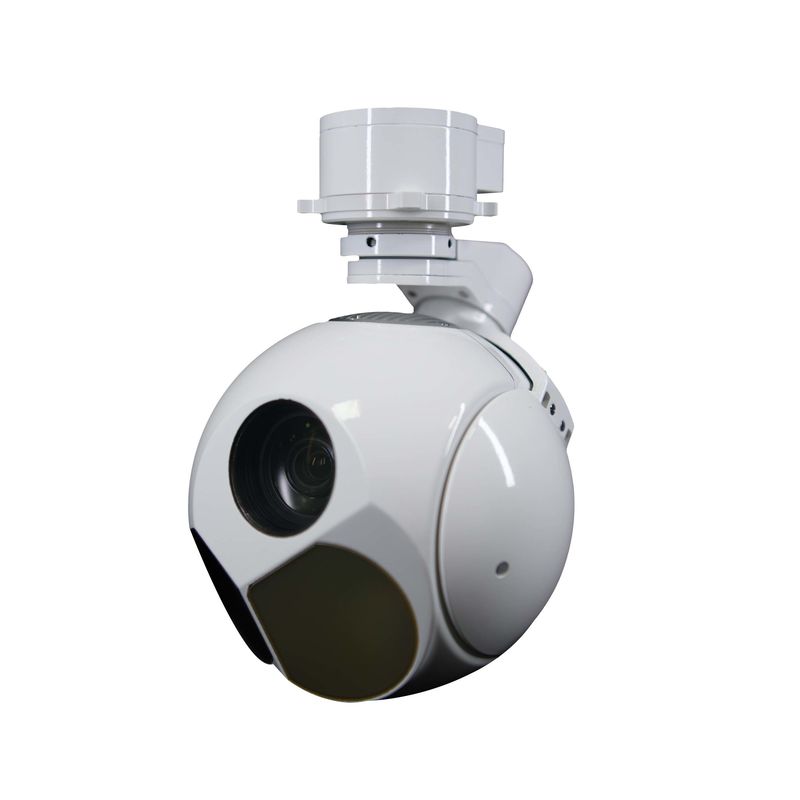

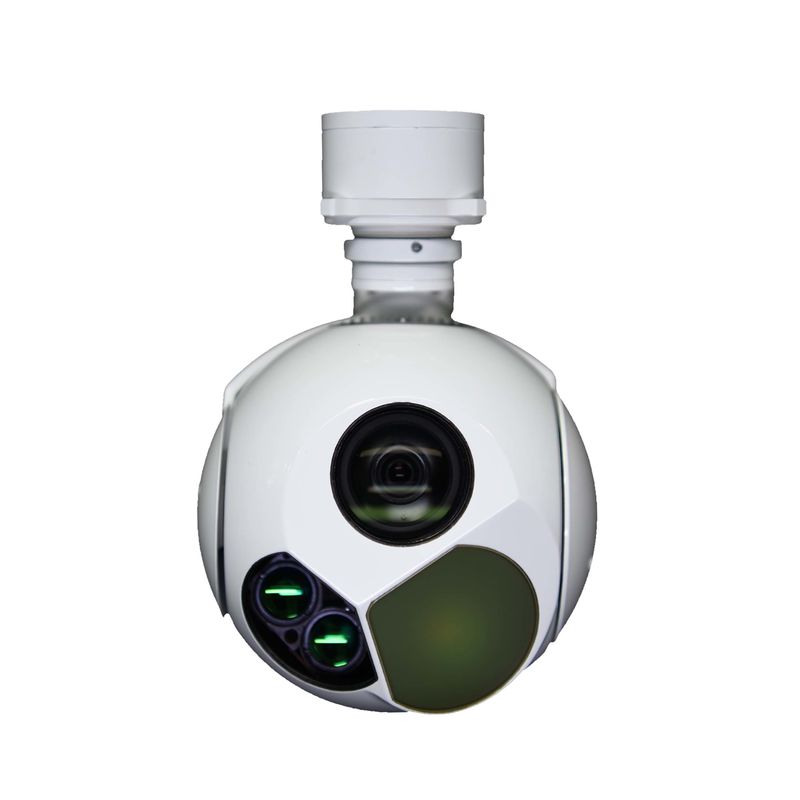

तीन अक्षीय आईआर ईओ सेंसर यूएवी जिम्बल कैमरालेजर रेंजिंग फ़ंक्शन के साथ
TS130CT-02 में तीन रोशनी हैं जिनमें दृश्य प्रकाश, आईआर और लेजर शामिल हैं, जो इसे व्यापक कार्य सीमा प्राप्त करने में सक्षम बनाता है। TS130CT-02 लंबी दूरी की निगरानी और निरीक्षण के लिए एक जिम्बल कैमरा है।इसमें 30 गुना ऑप्टिकल ज़ूम शामिल है.8 ¢ प्रकार सर्कैडियन कैमरा और एक 35mm 12μm IR थर्मल कैमरा और 3000m लेजर रेंजमीटर। स्थिर लक्ष्य ट्रैकिंग और मान्यता का समर्थन करता है। 3-अक्ष उच्च परिशुद्धता के साथ,कैमरे के फायदे इसके' बेहतर एल्यूमीनियम मिश्र धातु आवास के लिए हैयह व्यापक रूप से निरीक्षण, निगरानी, बचाव और अन्य चुनौतीपूर्ण अनुप्रयोगों जैसे लंबी दूरी के मिशन के यूएवी उद्योगों में उपयोग किया जाता है।ई और अन्य औद्योगिक अनुप्रयोग.
कार्य
1. पता लगाने के क्षेत्र के लिए अवरक्त वीडियो और छवि प्रदान करें
2उच्च परिशुद्धता और दृश्य अक्ष की स्थिरता
3- भूमि लक्ष्य का पता लगाने और पहचानने की क्षमता
4. खोज, ट्रैकिंग, लॉक, मार्गदर्शन आदि कार्य मोड का समर्थन करें
5. समर्थन वर्ण ओवरले, कस्टम और प्रदर्शन
6. लक्ष्य की स्थिति और लेजर रेंजिंग का समर्थन करें
7स्व-निरीक्षण औरदोष निदान
8ईथरनेट द्वारा यूडीपी नियंत्रण और वीडियो (यूडीपी/आरटीएसपी) प्रसारण
9आईआर छद्म रंग तापमान माप
10. वीडियो और छवि भंडारण में निर्मित
विनिर्देश
| ईओ सेंसर | तरंगदैर्ध्य | 0.4μm ∙ 0.9μm | |||
| संकल्प | 1920x1080 | ||||
| फोकल लंबाई | 4.3 मिमी129 मिमी(30X) | ||||
| एफओवी | 63.7° ∼2.3° | ||||
| वीडियो आउटपुट | HD-SDI ((1080P 30Hz) | ||||
| दूरी | लोग: पता लगाने 6 किमी; पहचान 2 किमी वाहनः पता लगाने 15 किमी; पहचान 8 किमी | ||||
| आईआर सेंसर | आईआर प्रकार | एलडब्ल्यूआईआर (अन-कूल्ड) |
| तरंगदैर्ध्य | 8 ‰ 14 μm | |
| संकल्प | 640x512 | |
| पिक्सेल | 12um | |
| NETD | 50mk | |
| फोकस लंबाई | 35 मिमी / एफ 1.0 | |
| एफओवी | 12.5o×10o | |
| दूरी | लोग: पता लगाने 0.7 किमी; पहचान 0.22 किमी वाहनः पता लगाने 4.2 किमी; पहचान 1 किमी |
| लेजर दूरबीन | तरंगदैर्ध्य | 905nm/1535nm |
| प्रदर्शन | ||
| दूरी | 1.5 किमी ((3 किमी वैकल्पिक) | |
| रेंज सटीकता | ±3 |
| सर्वो सिस्टम | घुमावदार सीमाएँ | 360o निरंतर पैन, पिचः -110° ~+10o | ||||
| कोणीय सटीकता: | ≤2mrad | |||||
| स्थिरता सटीकता | ≤100μrad ((1σ) ((2°/हर्ट्ज,1°/हर्ट्ज स्विंग) | |||||
| अधिकतम कोणीय गति | ≥50°/s | |||||
| अधिकतम कोणीय त्वरण: | ≥90°/S | |||||
| ट्रैकिंग फ़ंक्शन | गति की गतिः | 30 पिक्सेल/फ्रेम | ||||
| लक्ष्य इमेजिंग कंट्रास्टः | 8% | |||||
| लक्ष्य इमेजिंग पिक्सेल ((मिनी) | 4x3 पिक्सेल | |||||
| समर्थन | कार्यक्षमता के नुकसान के बिना एंटी-ऑक्ल्यूशन | |||||
| इंटरफेस | संचार इंटरफेस | RS422 x1 ((TTL वैकल्पिक) | |||
| वीडियो आउटपुट | ईथरनेट | ||||
चित्र
यांत्रिक चित्र
ऑप्टिकल प्लेटफार्म ट्रैकिंग सिस्टम का कार्य सिद्धांत
ट्रैकिंग सिस्टम सबसे पहले अधिक-देखा-लेकिन-कम-देखा मोड में लक्ष्य की खोज करता है, और फिर लक्ष्य के निशान खोजने पर कम-देखा-लेकिन-अधिक-देखा मोड पर स्विच करता है।ट्रैकिंग समय के साथ एक चलती लक्ष्य का पता लगाने की प्रक्रिया को संदर्भित करता हैजब एक ट्रैकिंग प्रणाली एक ऑप्टोइलेक्ट्रॉनिक सेंसर (जैसे, एक चार्ज-कपल्ड डिवाइस (CCD: चार्ज-कपल्ड डिवाइस)) का उपयोग लक्ष्य की गति की छवियों का एक अनुक्रम प्राप्त करने के लिए,हम इसे ऑप्टोइलेक्ट्रॉनिक ट्रैकिंग सिस्टम कहते हैंफोटोइलेक्ट्रिक ट्रैकिंग सिस्टम आमतौर पर कम्पोजिट-एक्सिस ट्रैकिंग तकनीक का उपयोग करते हैं, जिसमें दो ड्राइव यूनिट, रैक और प्रेसिजन ट्रैकिंग स्टेज शामिल हैं।रैक को दिशा संकेत के अनुसार पोजिशनिंग रोटेशन सिग्नल प्राप्त करना चाहिए, और अपने स्वयं के रोटेशन द्वारा एक बड़े दृश्य क्षेत्र और कम नमूनाकरण आवृत्ति के साथ मोटी डिटेक्टर पर लक्ष्य दिखाई देता है,और एक बड़ी यात्रा रेंज और नियंत्रण पाश के टोक़ द्वारा संचालित कम ट्रैकिंग सटीकता के साथ स्थिति परिणाम प्राप्तमोटे डिटेक्टर की ट्रैकिंग त्रुटि के घटने के आधार पर रैक सर्वो प्रणाली द्वारा उत्पन्न लक्ष्य ट्रैकिंग का शेष शेष माध्यमिक ट्रैकिंग में प्रवेश करता है।सटीक ट्रैकिंग प्लेटफॉर्म छोटे दृश्य क्षेत्र और उच्च नमूनाकरण आवृत्ति के साथ ठीक डिटेक्टर से प्राप्त लक्ष्य से बाहर मात्रा द्वारा मोटर चलाता है, और ऑप्टिक अक्ष की ओर इशारा करने की अंतिम सटीकता छोटी यात्रा रेंज और उच्च ट्रैकिंग सटीकता के साथ ट्रैकिंग प्रदर्शन के तहत प्राप्त की जाती है।ऑप्टिकल ट्रैकिंग प्रणाली का अंतिम कार्य उपकरण को मोटर के माध्यम से ड्राइव करके डिवाइस और लक्ष्य के बीच स्पष्ट अक्ष त्रुटि को लगातार कम करना है.
