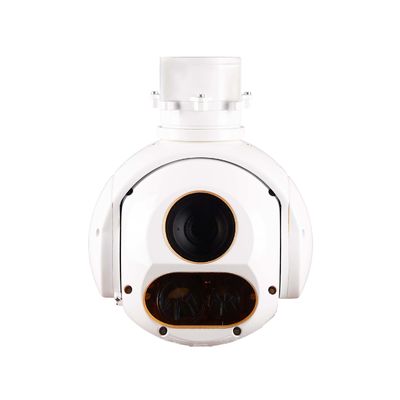

905nm 1000m दो अक्ष इलेक्ट्रो ऑप्टिक ड्रोन सिस्टम EO सेंसर

दो-अक्ष जाइरो स्थिर गिंबल


TS120B फोटोइलेक्ट्रिक पॉड दो-अक्ष जाइरो स्थिर प्लेटफॉर्म को अपनाता है, जो 360 निरंतर घुमाव का एहसास करने के लिए एक कंडक्टिव स्लिप रिंग से लैस है, और इसमें एक अंतर्निहित 30-गुना हाई-डेफिनिशन दृश्य प्रकाश कैमरा और एक लेजर रेंजफाइंडर है।
इसका उपयोग मुख्य रूप से हवाई जमीनी इमेजिंग डिटेक्शन, पहचान, ट्रैकिंग, रेंजिंग और पोजिशनिंग के लिए किया जाता है, और हवाई मैपिंग, निगरानी और टोही की जरूरतों को पूरा करता है।

 कार्य

a) डिटेक्शन क्षेत्र की एक दृश्य वीडियो छवि प्रदान करना;
b) इसमें उच्च-सटीक दृश्य अक्ष स्थिरीकरण कार्य है;
c) जमीनी लक्ष्यों का पता लगाने और पहचानने की क्षमता रखें;
d) खोज, ट्रैकिंग, लॉकिंग, मार्गदर्शन और अन्य कार्य मोड के साथ;
e) चरित्र सुपरइम्पोजिशन अनुकूलन और प्रदर्शन के कार्य के साथ;
f) लक्ष्य स्थान के कार्य के साथ;
g) लेजर रेंजिंग फ़ंक्शन के साथ;
h) इसमें स्व-जांच और दोष निदान के कार्य हैं।

 दृश्य ज़ूम कैमरा

a) कार्य बैंड: 0.4μm~0.9μm;
B) डिटेक्टर पिक्सेल की संख्या: 1920×1080;
c) फोकल लंबाई: 4.3mm~129mm, ऑप्टिकल 30 गुना निरंतर ज़ूम;
d) निरंतर ज़ूम क्षैतिज दृश्य का क्षेत्र: 63.7 ~ 1.1;
e) वीडियो आउटपुट: HD-SDI, 1080P, 30Hz।

लेजर रेंजिंग

a) कार्य तरंग दैर्ध्य: 905nm;
b) रेंजिंग सटीकता: 3m;
c) रेंजिंग आवृत्ति: 1Hz;
d) लेजर रेंजिंग दूरी: 3 ~ 1000 मीटर।

सर्वो प्रदर्शन सूचकांक

a) रोटरी रेंज
अज़ीमुथ अक्ष: n×360° निरंतर घुमाव।
पिच अक्ष:-110 ~+10 (क्षैतिज दिशा में 0 और ऊपर की दिशा में सकारात्मक)
b) कोण माप सटीकता: ≤2mrad;
c) स्थिरता सटीकता: ≤ 100 rad (1 σ) (2/1 Hz, 1/2 Hz स्विंग);
d) अधिकतम कोणीय वेग: ≥ 50/s;
e) अधिकतम कोणीय त्वरण: ≥ 90/s2।

ट्रैकिंग प्रदर्शन सूचकांक

a) पिक्सेल विचलन अद्यतन दर: 50hz;
b) ट्रैकिंग गति: 30 पिक्सेल/फ्रेम;
c) न्यूनतम लक्ष्य कंट्रास्ट: 8%;
d) न्यूनतम लक्ष्य इमेजिंग आकार: 4×3 पिक्सेल;
e) लक्ष्य इमेजिंग के लुढ़कने, तेजी से कमी या विस्तार की स्थिति में, इसमें बिना फिसलने या खोने के ट्रैक करने की क्षमता है;
f) इसमें बादलों और जमीनी दृश्यों जैसे अल्पकालिक रुकावट के समाप्त होने के बाद लक्ष्य को स्वचालित रूप से पुनः प्राप्त करने की क्षमता है।

विद्युत विनिर्देश

a) संचार इंटरफ़ेस: 1 RS422;
b) वीडियो इंटरफ़ेस: 1 चैनल HD-SDI।

बिजली की आपूर्ति विशेषताएं

a) नाममात्र डीसी वोल्टेज: 12V;
b) सामान्य बिजली आपूर्ति वोल्टेज रेंज: 10V~14V;
c) औसत बिजली की खपत: ≤15W;
d) पीक बिजली की खपत: ≤30W।

इंटरफ़ेस परिभाषा

3.1 यांत्रिक इंटरफ़ेस
यांत्रिक स्थापना इंटरफ़ेस के लिए देखें।चित्र।


चित्र 1 यांत्रिक इंटरफ़ेस

3.2 विद्युत इंटरफ़ेस
फोटोइलेक्ट्रिक बॉल के लिए दो प्रकार के कनेक्टर हैं, आयताकार कनेक्टर का उपयोग बिजली आपूर्ति और संचार के लिए किया जाता है, और आरएफ कनेक्टर का उपयोग वीडियो ट्रांसमिशन के लिए किया जाता है। इंटरफ़ेस परिभाषा के लिए देखें।तालिका 1, तालिका 2

तालिका 1 आयताकार कनेक्टर (J30-15ZK) की परिभाषा

तालिका 2 वीडियो इंटरफ़ेस (MCX-KYH81)
