उत्पत्ति के प्लेस:
चीन
ब्रांड नाम:
HONPHO
प्रमाणन:
ISO9001:2015/GB/T 19001-2016
मॉडल संख्या:
TS130CT-01
संपर्क करें
तीन अक्ष 1kh ईओ आईआर सेंसर और लेजर रेंजमाइंडर इलेक्ट्रो ऑप्टिक सिस्टम
TS130CT-01 तीन अक्षीय जिरो स्टेबलाइज्ड इलेक्ट्रो ऑप्टिकल इलेक्ट्रो ऑप्टिकल सिस्टम है, 360° निरंतर घूर्णन सर्वो मोटर, अंतर्निहित 30X 1080P ईओ सेंसर और 640x512 रिज़ॉल्यूशन आईआर सेंसर और 1.5 किमी लेजर रेंजमीटर ((3 किमी वैकल्पिक), कुल वजन लगभग 900g.TS130CT-01 हल्के वजन, परिपक्व और उच्च स्थिरता सटीकता पैन टाइल सर्वो सिस्टम प्रौद्योगिकी के साथ हवा में विद्युत ऑप्टिकल प्रणाली, और अस किया जा सकता है,इसे यूएवी पर भी इकट्ठा किया जा सकता हैसमुद्र और वायु की जरूरतों को पूरा करने के लिए जहाजों और वाहनों।
कार्य
1. पता लगाने के क्षेत्र के लिए अवरक्त वीडियो और छवि प्रदान करें
2उच्च परिशुद्धता विजुअल अक्ष स्थिरीकरण समारोह
3. जमीनी लक्ष्य का पता लगाने और पहचानने की क्षमता के साथ
4. खोज, ट्रैकिंग, लॉक, गाइडिंग, आदि कार्य करने के तरीकों का समर्थन करें
5. अक्षर ओवरले, कस्टम और प्रदर्शन कार्यों के साथ;
6स्व-जाँच और दोष निदान समारोह के साथ
7. लक्ष्य स्थिति और लेजर रेंजिंग का समर्थन करें
8स्व-निरीक्षण औरदोष निदान
विनिर्देश
| ईओ सेंसर | तरंगदैर्ध्य | 0.4μm ∙ 0.9μm | |||
| संकल्प | 1920x1080 | ||||
| फोकल लंबाई | 4.3 मिमी129 मिमी(30X) | ||||
| एफओवी | 63.7° ∼2.3° | ||||
| वीडियो आउटपुट | HD-SDI ((1080P 30Hz) | ||||
| दूरी | लोग: पता लगाने 6 किमी; पहचान 2 किमी वाहनः पता लगाने 15 किमी; पहचान 8 किमी | ||||
| आईआर सेंसर | आईआर प्रकार | एलडब्ल्यूआईआर (अन-कूल्ड) |
| तरंगदैर्ध्य | 8 ‰ 14 μm | |
| संकल्प | 640x512 | |
| पिक्सेल | 12um | |
| NETD | 50mk | |
| फोकस लंबाई | 25mm/F1.0 | |
| एफओवी | 17.4o×14o | |
| दूरी | लोग: पता लगाने 0.7 किमी; पहचान 0.22 किमी वाहनः पता लगाने 4.2 किमी; पहचान 1 किमी |
| लेजर दूरबीन | तरंगदैर्ध्य | 905nm/1535nm |
| प्रदर्शन | ||
| दूरी | 1.5 किमी ((3 किमी वैकल्पिक) | |
| रेंज सटीकता | ±3 |
| सर्वो सिस्टम | घुमावदार सीमाएँ | 360o निरंतर पैन, पिचः -110° ~+10o | ||||
| कोणीय सटीकता: | ≤2mrad | |||||
| स्थिरता सटीकता | ≤200μrad ((1σ) ((2°/हर्ट्ज,1°/हर्ट्ज स्विंग) | |||||
| अधिकतम कोणीय गति | ≥50°/s | |||||
| अधिकतम कोणीय त्वरण: | ≥90°/S | |||||
| ट्रैकिंग फ़ंक्शन | गति की गतिः | 30 पिक्सेल/फ्रेम | ||||
| लक्ष्य इमेजिंग कंट्रास्टः | 8% | |||||
| लक्ष्य इमेजिंग पिक्सेल ((मिनी) | 4x3 पिक्सेल | |||||
| समर्थन | कार्यक्षमता के नुकसान के बिना एंटी-ऑक्ल्यूशन | |||||
| इंटरफेस | संचार इंटरफेस |
RS422 x2 ((TTL वैकल्पिक) | |||
| वीडियो आउटपुट | एचडी-एसडीआई x1 | ||||

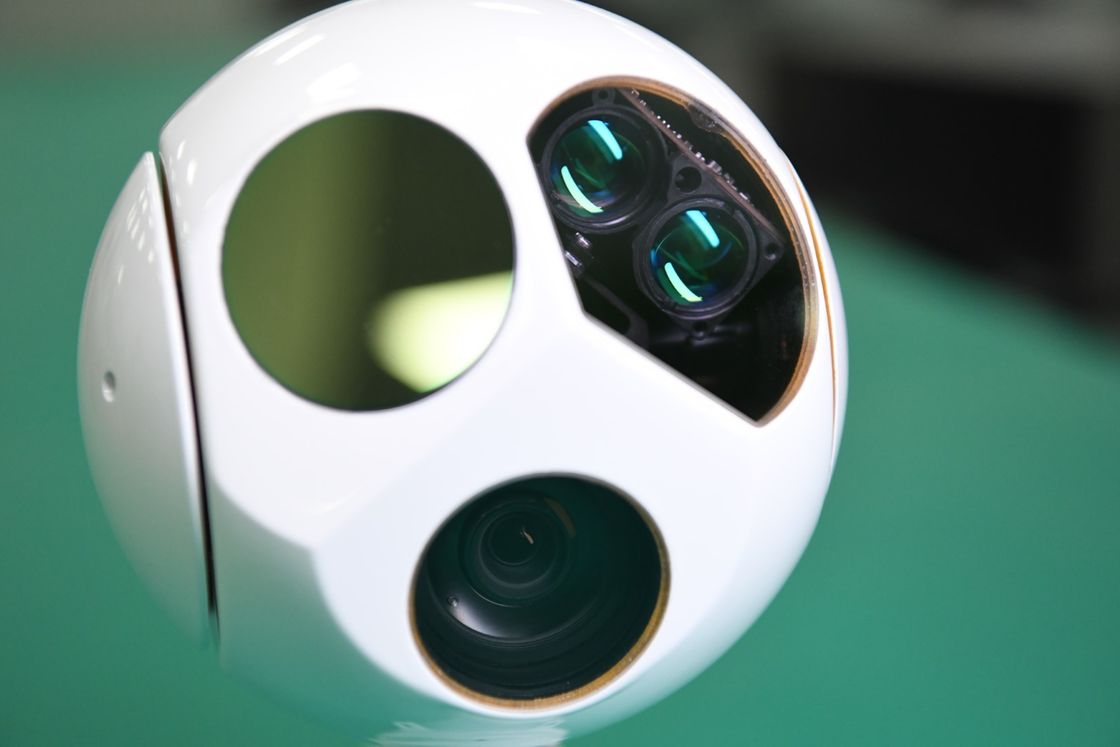

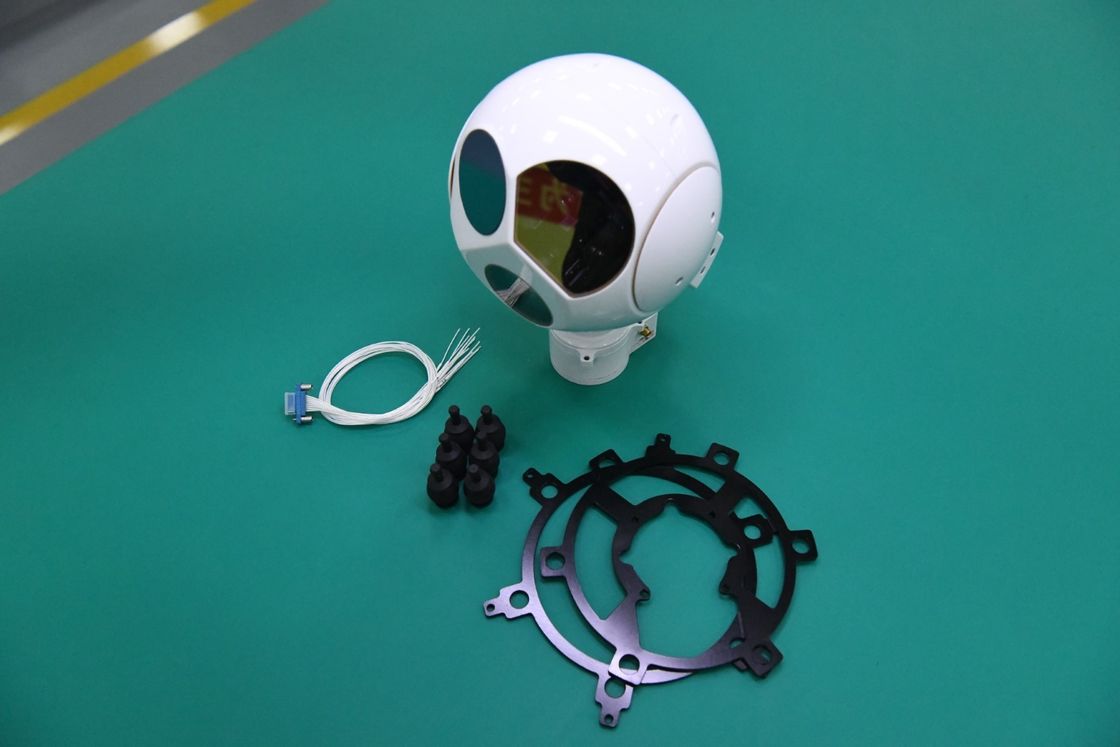

चित्र
यांत्रिक चित्र
